一種在圓柱齒輪插齒機上加工直齒條的方法說明如下，供參考了解。

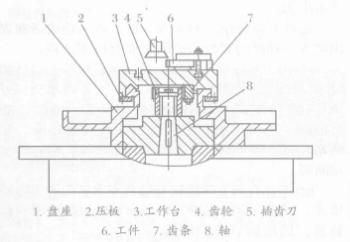

齒條加工裝置如圖。此裝置盤座與機床下床身聯結，機床原工作臺的蝸輪旋轉帶動8軸轉動，使得4齒輪與7齒條嚙合傳動，從而帶動3工作臺作直線運動。
工作臺的水平直線移動與插齒刀的旋轉運動之間按嚴格的傳動比作無間隙的滾切運動，將工件的圓周運動改為直線運動，從而完成了直齒條的加工。
以上方法有效的解決了對于直齒條的加工通常采取創床逐齒創削或銑床逐齒鐵削的加工方法加工出的齒條齒距、齒深和齒形等參數很難保證的問題，保證了齒條的加工精度。
