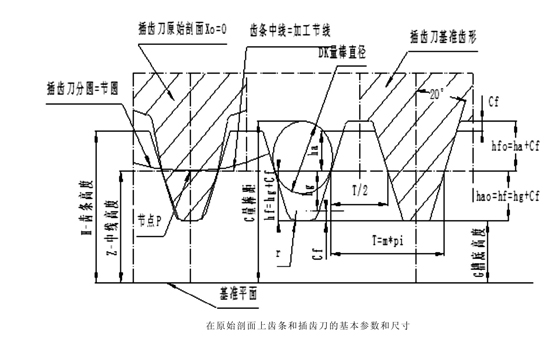

齒條的基本參數、測量尺寸和基準尺寸說明分別如下，供參考了解。
一、齒條的基本參數
1、m模數(或DP徑節)。
2、α壓力角。
3、ha齒頂高(標準＝1×m)。
4、hf＝hg＋Cf齒根高(標準＝1×m＋0.25×m)，通常在圖紙上不標出。
5、hg齒根工作高度(標準＝ha)，通常在圖紙上不標出。
6、Cf齒根間隙(標準＝0.25×m)，通常在圖紙上不標出。
7、h＝ha＋hf＝ha＋hg＋Cf齒全高(標準＝1×m＋1×m＋0.25×m)。
8、s齒條中線的齒厚標準值(標準＝T／2＝m×π／2)，通常在圖紙上不標出。
9、ESs齒厚上偏差，通常在圖紙上不標出，用量棒距C的偏差ESC表示。
10、EIs齒厚下偏差，通常在圖紙上不標出，用量棒距C的偏差EIC表示。
二、齒條輪齒的測量尺寸
1、DK量棒直徑。
2、C量棒距。
3、ESC圖紙給出的量棒距上偏差(通常為負偏差)。
4、EIC圖紙給出的量棒距下偏差(通常為負偏差)。
5、EC量棒距實際偏差。
三、齒條的基準尺寸和高度尺寸
1、Z齒條中線的高度，它是輪齒的基準尺寸。
2、H齒條高度。
3、ESH齒條高度上偏差(通常為0)。
4、EIH齒條高度下偏差(通常為負偏差)。
5、G槽底高度，通常在圖紙上不標出，而用輪齒的齒頂高和齒全高表示。
以上說明僅供參考了解，如有更新恕不另行通知，不清楚的地方或相關加工需求，可向峰茂齒條廠家免費咨詢。
