（1）單盤式漸開線檢查儀單盤式漸開線檢查儀的工作原理如圖18.1~15所示。被測齒輪與基圓盤可軸安裝，基圓盤劑裝有測頭的宜尺接觸，當直尺移動時，菲摩擦帶動基圓盤與齒輪一起轉動。測頭端點可視為直尺上一點，在直尺與基圓盤純滾動過程中，相對于基圓盤展成理論漸開線。如果被測齒輪有誤差，則測頭偏移，由指示表成記錄器指示出州齒形誤差。
?。?）萬能漸開線檢查儀萬能漸開線檢查儀的某本工作原理是在圓盤與直尺展成斑論漸開線（或直接用漸于線靠模）的基礎上，利用某種機構（杠桿構或正弦尺機構）放大或縮小，使測頭按被測齒輪的理論基圓展成理論漸開線，從而實現漸開線齒形的測量。
1）圓盤杠桿式萬能漸開線檢查儀的工作原理如18,1-16所示。基例半徑為r的被測齒輪與半徑為R的基圓盤同軸安裝，以圍繞基圓盤上的鋼帶代替直尺帶動基圓盤轉動展成明論漸開線。若鋼帶在基似盤轉過角時移動的距離為S，則可通過杠桿機構放大或縮小帶動測頭移動s‘。由幾何關系可知：
即s=r,R說明測頭移動的距離、/恰好與被測齒輪轉過角時的理論圓孤弧長相等，即測頭機對于被測齒輪基圓描繪的軌跡是理診漸開線，當齒輪有誤差時，測頭產生偏移，出指示表或記錄儀示出漸開線齒形誤差。我國耳前使用的萬能新開線檢查儀絕火部分姆于這種原理，如哈量廠的3201型、東德Zeiss廣的VG450、西德Car】-Mahr~的890、891、891S型、瑞上Maag廠的PH-100、SP-60型等。

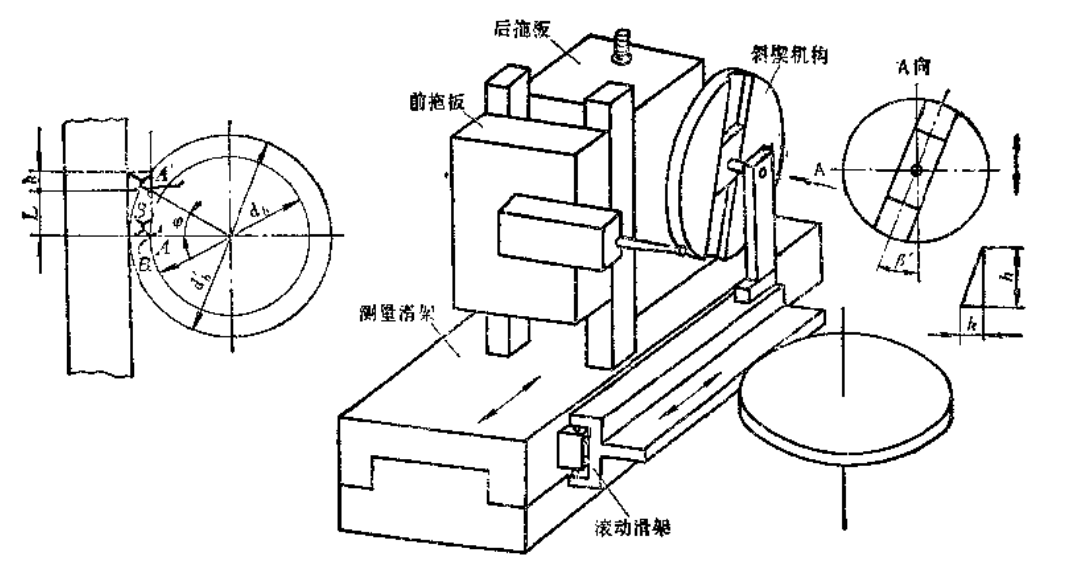

2）圓盤正弦尺式萬能漸開線檢查儀工作原理如慰18.117所示。與阿盤杠桿式的區別是，基圓調整機構不是采用杠桿，而是采燈正弦尺。改變塊規尺寸，可使正弦尺款得不間的領斜角。當楷板移動s時，通過正弦尺推動測頭移動s'。由幾阿頭系可知：
s‘=tanB/s欲使測頭相對于極測齒輪基圓描繪出理論漸開線軌即s=京，則應選擇適當尺寸的塊規，弦尺的領斜角8滿足an月'=亮。屬于此類的儀器有日本GC-1型和頭國M:chgan廠的萬能漸開線檢查儀。上景廠生產的小漠數齒輪漸開線檢查儀是上：
述原理的改進，該儀都采用坐標時藺避來刪整：輪的基圓半徑。
